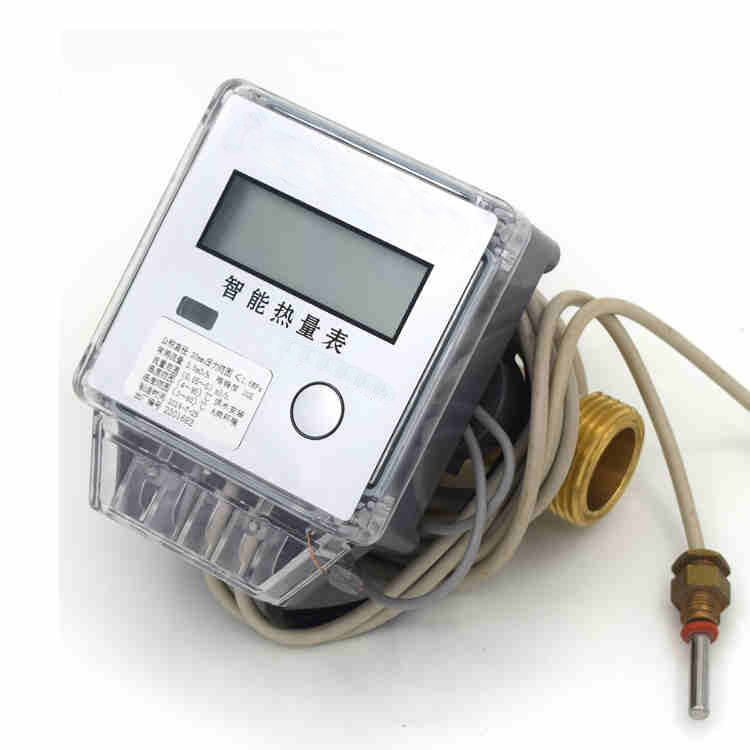

超声波热量表

产品名称：超声波热量表
编号：093
型号：HY-MRCSB
一、概述
超声波热量表为机电一体化智能型热能计量仪表，实现对热量的精确计量。该产品具有外型美观、安装方便、计量准确、运行稳定、抗污防腐能力强、使用寿命长、压力损失小、经济实用等特点，应用于集中供暖、中央空调和冷热联供等热量计量收费的采暖设施中。
二、 超声波热量表的原理及主要用途
  1、原理及组成：
  该仪表主要由配对温度传感器、流量传感器和计算器组成。配对温度传感器测量进水与回水的温度，流量传感器通过时间差测量流经管道的热水的体积，此两项数据被采集后送至积分计算仪，计算出所使用的热量，并最示出来。
  2、主要用途：
  主要用于计量以水为媒介的热交换系统释放或吸收的热量，用于采暖供热或中央空调（提前向厂方说明）计冷系统，也可用于冷、热联供系统等计量
详细介绍：
◆ 产品特点
◆自主生产的换能器全部3MPA耐压测试，保证了流量测量的高准确度和稳定度
◆  无任何机械运动，无磨损，不受恶劣水质影响，维护费用低
◆  低始动流量，可水平安装或竖直安装
◆  计算器表头可水平0-360°，竖直0-90°任意调整视角，方便读数
◆ MBUS输出和RS485总线输出接口，并配有红外线感应可以用手抄器抄表可 实现数据远传、集中控制
◆  自动错误诊断功能，在非正常状态下，有错误信息提示功能，确保安全准确运行
◆  电池寿命6年以上
◆  冷热两用（采暖、制冷均可计量）,进回水管道任选安装，便于施工

公称通径	DN15	DN20	DN25	DN32	DN40
连接方式	螺纹连接
最小流量( m3/h )	0.03	0.05	0.07	0.12	0.20
常用流量( m3/h )	1.5	2.5	3.5	6.0	10.0
最大流量( m3/h )	3.0	5.0	7.0	12.0	20.0
工作电源	电池为3.6V/4Ah
电池使用寿命	≥6年
准确度等级	2级
压力损失	≤0.025MPa
工作压力	≤1.6MPa
冷热使用范围	热
防护等级	IP65
允许温度范围	4℃～95℃
允许温差范围	3℃～70℃
环境等级	A类
安装方式	水平或垂直
温度传感器	PT1000
显示器	8位
数据存储	最近24个月的月结算数据，最近30日的日累积数据
通讯接口	光电接口和M-BUS（可选）
声速修正功能	有

楼栋型公称口径、流量与连接法兰（表体材质：铁）

公称口径（mm）	长度（mm）	连接法兰
50	200	φ165×φ125-4×φ19
65	200	φ185×φ145-4×φ19
80	225	φ200×φ160-8×φ19
100	250	φ220×φ180-8×φ19
125	250	φ250×φ210-8×φ19
150	300	φ285×φ240-8×φ22
200	350	φ340×φ295-12×φ22
250	450	φ405×φ355-12×φ26
300	500	φ460×φ410-12×φ26
350	500	φ520×φ470-16×φ26
400	600	φ580×φ525-16×φ30

★ DN50~400表壳上测温探头孔的内螺纹说明：G1/2,用DL型测温探头。


  立柱式
方管直通式
预付费超声波热量表

一、产品概述
预付费超声波热量表是在超声波热量表基础上加上阀门控制和读卡模块，以实现非接触式ic卡热能表的自动收费功能。用户到管理部门交费后，管理部门将所购热量值写入非接触式ic卡中，用户把卡中数据输入表中后，表自动开阀供热，当购买量用完后，表自动关阀停热，从而避免收费纠纷和上门抄表。
二、功能和特点
1、流量计计量无机械齿轮，无磁传感器，耐磨、耐腐蚀、防攻击。
2、电压低或受到攻击破坏时自动关阀报警。
3、温度传感器断路、短路时自动关阀报警。
4、剩余热量低时报警。
5、专用加密算法，保密性好。
6、一户一卡，并可配套为一卡通系统。

产品名称	公称口径	长L	连接螺纹
	DN(mm)	mm	D
预付费超声波热量表	20	192	G1B
	25	225	G1-1/4B
	32	265	G1-1/2B
	40	300	G2B

更大口径预付费超声波热量表需要订制

产品功能
1.热量冷量计量
即可测量集中供热系统消耗的热量，也可同时测量中央空调供冷系统消耗的冷量，实现了冷热量一体计量。既适用于集中供热分户热计量，也适用中央空调系统冬季供热、夏季供冷分户计量。
2.数据远传功能
具备红外、M_bus或RS485数据通讯接口，通讯协议依据《户用计量仪表数据传输技术条件》CJ/T188-2004,可实现数据远程抄收，配合远程控制阀，也可实现远程集中控制.
3.参数查询方便
     可显示累积热量、累积冷量、累计流量、瞬时流量、进回水温度、温差、累计工作时间、表具工作状态及故障信息等参数；积分以采用外挂式结构，即可一体安装，也可引出外挂安装，方便操作。
4.数据存储
      可存储24个月历史数据，方便用户查询管理、统计分析。
产品优势（特点）
1.冷、热计量一体，适用集中供热和中央空调系统；
2.反射式时差法超声波原理测量流量，独特的超声波反射器结构，可靠性更强；
3.表体管段为立柱式直通结构，不易堵塞，压损小；
4.严格的换能器封装、检测工艺，测量性能稳定，长期运行可靠；
5.温度传感器可承受高、低温剧变，保证测量精度及产品可靠性；
6.设有故障报警功能，可判断仪表故障原因。
7.积分仪设计为分体外挂式结构设计，方便用户操作，标配为200mm，最长可达1.5M；
8.安装位置、安装方式灵活，方便施工；
9.IP65和IP68防护等级设计，适用恶劣的安装运行环境；
10.锂电池供电，低功耗设计，使用寿命达8年以上。
产品主要技术参数
1.  执行标准： CJ128-2007 《热量表》
2.  执行检定规程：JJG225-2001《热能表》
3.  准确度等级：2级
4.  环境等级：A类
5.  工作压力：≤1.6 Mpa
6.  压力损失：≤0.025 Mpa
7.  工作电压：3.6V（锂电池）
8.  静态工作电流：≤6μA
9.  电池工作寿命：≥8年（根据要求可设计10年以上）
10.温度传感器：Pt1000（国产-杭州、久茂）
11.温度测量范围：（4～95）℃
12.温差测量范围：（3～60）K
13.温度分辨率：0.01℃
14.安装方式：水平或垂直
15.安装位置：进水或回水（出厂设置为进水）
16.防护等级：IP65（根据要求可实现IP68）
17.通讯接口：M-BUS或485
18.通讯协议：188或MODBUS
流量参数

公称口径	最大流量qs	常用流量qp	最小流量qi
	m3/h
DN15	3.0	1.5	0.03
DN20	5.0	2.5	0.05
DN25	7.0	3.5	0.07
DN32	12.0	6.0	0.12
DN40	20.0	10.0	0.20

外形尺寸

公称口径 DN	长度 （mm）	宽度 （mm）	高度 （mm）	连接螺纹 （螺母）
15	130	90	85	G3/4B
20	130	90	95	G1B
25	160	90	100	G1  1/4B
32	180	90	105	G1  1/2B
40	200	90	115	G2B

产品功能表

项目		功能
显示功能	液晶显示内容	累积热量、累积冷量、累计流量、瞬时流量、进回水温度、温差、累计工作时间、历史存储数据、表具工作状态等
	数字显示	8位液晶显示
	显示方式	按键查询显示
	欠压报警	电池电压不足报警提示
	错误提示	流量、温度、电池电压等故障错误提示，详见说明书
计量功能	计量参数	热量、冷量一体计量，流量计量，温度计量
数据远传功能	通讯接口	红外接口、M_BUS接口或RS485接口、4-20mA、TTL
	通讯协议	CJ/T 188-2004 《户用计量仪表数据传输技术条件》、MODBUS
	远程控制	可配合控制阀实现供热远程控制
数据存储功能	历史数据存储	存储24个月的历史热量、流量、时间等数据
	实时数据存储	实时存储当前热量、流量、累计工作时间等参数
使用功能	积分仪外挂	可将积分仪分体外挂安装，方便用户查询操作
	安装位置	可根据用户需求，出厂时灵活设置进水口、出水口安装位置
	安装方式	可水平方向安装，也可垂直方向安装
	安全防护	防尘、防水、防破坏，防护等级IP65，根据用户要求可实现IP68
管理功能	按热量收费	直接根据分户热量表计量热量收费
	按热量分摊收费	根据楼栋总表计量数据收费，按分户热量表计量数据分摊
	室温调控	可配合室温控制器实现室温调控，组成完善的热计量控制系统


大口径参数
流量参数

公称口径	最大流量qs	常用流量qp	最小流量qi
	m3/h
DN50	30	15	0.6
DN65	50	25	1.0
DN80	80	40	1.6
DN100	120	60	2.4
DN125	200	100	4.0
DN150	300	150	6.0
DN200	500	250	10.0
DN250	800	400	16
DN300	1200	600	24


外形尺寸

公称口径	长 (mm)	宽 (mm)	高 (mm)	连接法兰GB/T17241.6-1998
				连接法兰外径 D1(mm)	螺栓孔中心圆 直径D2(mm)	连接螺栓 n-M
DN50	200	165	175	165	125	4-M16
DN65	200	185	195	185	145	4-M16
DN80	225	195	205	200	160	8-M16
DN100	250	220	225	220	180	8-M16
DN125	250	230	235	250	210	8-M16
DN150	300	265	280	285	240	8-M20
DN200	350	320	320	340	295	12-M20
DN250	450	400	400	405	355	12-M24
DN300	500	460	460	460	410	12-M24

最大口径可以做到DN1000， DN300以上尺寸请致电公司。

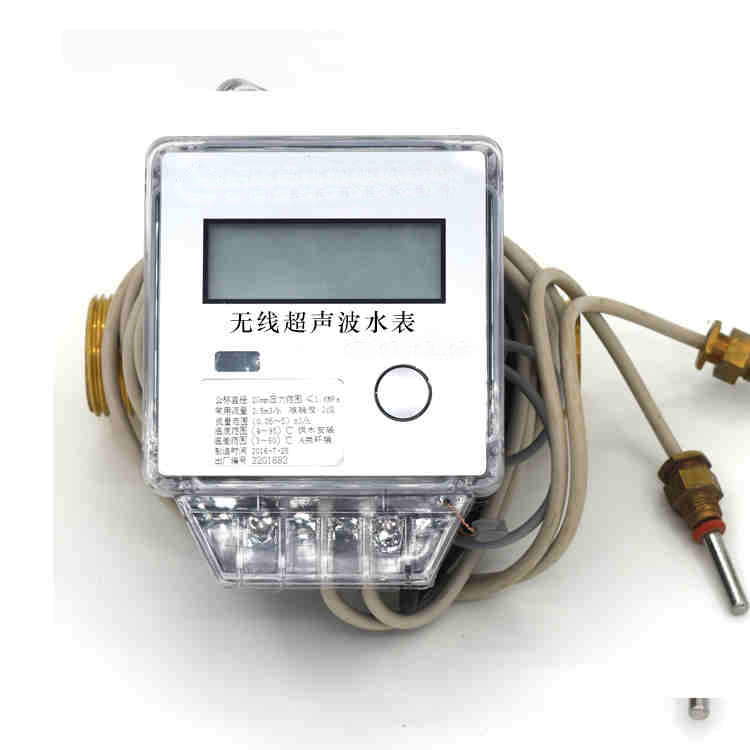

LORA无线超声波（冷）热量表
将传统的超声波冷热量表通过LORA无线远传，到云端，省去布线施工繁琐，特别适合于新建建筑和老旧小区改造。
超声波预付费（冷）热量表
产品介绍：
IC卡超声波热量表是利用超声波流量计对热水流量测定和热传感器对进出水温度测定，并利用积算公式算出热交换系统获得热量的热计量仪表。产品由超声波流量计、温度传感装置、换能器（积算仪） 、显示器等要件组成，可以适用于冬天预付费热量，夏天预付费冷量。
基本原理：

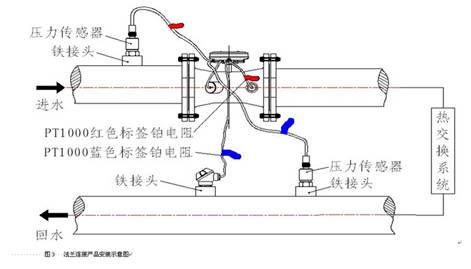

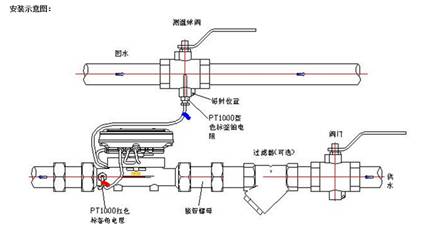

一对温度传感器分别安装在供热进、出水管道上。流量计发出流量信号， 温度传感器测出进水和出水温度信号。 积算仪采集到流量和温度信号利用积算公式算出获得的热量，再利用自动累加的方法随时把用户的消费热量加在一起，例如累计满一个月就是当月消费的热量总量。
可添加M-BUS、RS-485、GPRS（无线）模块实现远程抄表，进行集中管理；超声波热量表配合智能暖气控制阀、 供暖收费管理系统一起使用可应用于预付费管理、按热量收费的场合。
产品功能：
1.分户计量
分户配置户用超声波热量表，计量每户一个采暖季消耗的热能值，以实现分户计量目的。
2.室温调节
散热器取暖用户可以在室内散热器前配置恒温阀，实现手动调控室温。使室温达到舒适温度。
3.预付费
IC卡超声波热量表支持预付费收费，供暖期用户正常供暖前需支付采暖费，有效杜绝欠缴、不缴等人为干扰热费收缴现象。
4.远程监测
远程抄表监控系统每一小时（也可设定其它时间间隔，最短抄收频率为半小时）自动向采集器发送抄收命令，采集计算器接收到抄收命令即刻抄收终端—户用热量表的即时信息（如累计消费热量、瞬时流量、流量、进水温度、出水温度等） ，采集器接收到终端信息即刻上传到管理中心。根据汇总的数据，中心电脑软件可自动生成有关报表，还能分析异常情况并警示。
5.远程阀控
上位机软件可以远程控制IC卡式超声波热量表阀门开启或关闭，其权限高于IC 卡权限。
6.管网平衡
楼栋/单元安装平衡阀，维持供暖水压平衡，杜绝供暖水压失衡造成的供暖不均匀现象。
7.断电保护
整体系统运行遭遇市电停电， 系统数据存储不丢失， 户表正常计量不受影响，一旦市电恢复，整体系统正常运行，数据从断电点自动上传，不影响系统正常运行。

主要特点：
1)采用超声波流量计，表体管段为直通结构，表内水流无阻挡，不易堵塞，压损小，特别适用于国内的供暖水质和运行环境。
2）电池供电，结构简单，使用寿命6-10 年。
3）不受介质中杂质、化学物质和磁性材料影响，运行稳定可靠。测量机构无运动部件、无磨损，具有很好的长期稳定性。
4） 精确计量功能，使用德国进口微秒级高精度计算芯片，测量分辨率高，计量准确度高、功耗低。
5）显示功能：使用液晶面板显示累积热量、瞬时流量、累积流量、供回水温度、供回水温差和累积工作时间等信息。
6）数据记录功能：自动保存最近18 个月的历史记录数据，包括瞬时流量、累计流量、累计热量、供回水温度及对应的时间等，安全可靠。
7）表阀一体：可以实现预付费收费，供暖期用户正常供暖前需支付采暖费，有效杜绝欠缴、不缴等人为干扰热费收缴现象。同时支持上位机软件远程控制阀门开启或关闭，其权限高于IC 卡权限。
8）开关阀使用寿命高达6 万次。
主要技术参数及规格尺寸：

公称直径DN（mm）		20	25	32
外 形尺寸	长(L)	190	260	260
	宽(W)	84	84	84
	高度(H)	113	123	133
	螺纹(G)/法兰	G1B	G5/4B	G3/2B
最小流量qi(m3/h)		0.05	0.07	0.12
常用流量qp(m3/h)		2.5	3.5	6
最大流量qs(m3/h)		5	7	12
流量最大读数(m3)		99999999
热量最大读数(kW·h)		99999999
准确度等级		2级
压力损失		＜25kPa（在常用流量下）
最大工作压力		1.6MPa
热耗计算		从2.5K开始
温度范围		+5℃～+95℃
温差范围		3K～60K
温度分辨率		0.01℃
环境温度		A类+5℃ ～+55℃
电池工作时间		6年（锂电池）
安装方式		水平安装或 垂直安装
热载体		H2O
温度传感器		PT1000铂电阻
显示位数		8位
