机械热量表（单流束热量表、多流束热量表、机

产品名称：机械热量表（单流束热量表、多流束热量表、机械预付费热量表）
编号：092
型号：HY-MRJX
单流束机械热量表
      本热能表是专门针对中国供热水质较差的现状，解决国内有磁单流束，受铁锈干扰，寿命短，而创新热能表，具有防堵塞技术的分户计量整体式热量表。该产品采用先进的无磁技术，具有多流束标准机芯结构，并可提供多种通讯模块供用户选择。
与密封盖结合使用，可用于安装前管道的清洁与维护，以保障热能表在最佳状态下运行。

1、独立研发的无磁流量计，不受磁性干扰，无铁屑吸附，适合我国的供暖水质；

技术数据：

公称口径DN(mm)		15	20	25	32
流量计	最大流量Qs(m3/h)	3	5	7	12
	常用流量Qn(m3/h)	1.5	2.5	3.5	6
	最小流量Qi(m3/h)	0.03	0.05	0.07	0.12
	工作方式	韦根或电感无磁信号采集
	最高使用温度	95℃
	最大工作压力	1.6MPa
	压力损失	<0.025MPa
	准确度等级	2级  3级
温度传感器	传感器类型	PT1000
	安装方式	直插
	温度测量范围	0~105℃
	导线长度	1.5米（可根据用户需求定做）
积分计算仪	温度计量范围	0~150℃
	最大温差	90℃
	最小温差	3℃
	温度分辨率	0.01℃
其它	工作环境温度	+5℃~55℃，A级
	电源工作寿命	≥6年
	安装位置	进水或回水管道
	安装方式	水平安装或垂直安装（立式）
	防护等级	IP54

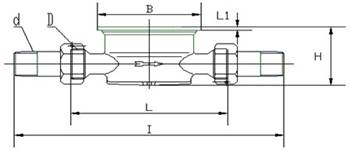

外形尺寸

公称口径  DN	I	L	H	H1	h	连接螺纹（inch）
	mm					D	d
15	220	130	63	73	28.2	G3/4B	R1/2
20	230	130	63	73	28.2	G1B	R3/4
25	246	130	63	73	28.2	G1-1/4B	R1

机械热量表最大做到DN300， 大口径推荐使用超声波热量表，性价比更高。
机械预付费热量表

产品特点：
• 采用预付费技术，在热能表和外部数据传输方面采用加密特殊处理保证卡表不会受到攻击。
• 控制阀方面采用特殊的控制技术，大大提高了使用的可靠性。
• 外置电池，用户可自由更换电池，消除了用户对电池使用寿命的担忧。
  采用专用微处理集成电路、高可靠性设计和专业制造手段，具有防湿、防潮、抗干扰、抗攻击等优越特点。
• 产品具有预付热量、自动收费等功能，用价格杠杆促进控制用热；
• 高效管理，避免上门抄表，节省人力和物力，有效防止欠费；
• 管理软件实现热费、热量的监管，实现科学用热管理。
工作电压：3.6V锂电池，使用寿命大于五年。
功耗：静态电流≤0.01μA。
精度等级：计量精度国家二级或三级精度等级。
数据自行记忆，保持时间≥10年，使用次数〉10万次。
静电放电抗扰能力：4500V；射频电磁场辐射抗扰能力：3V/m,80~1000MHz。
非接触式取样，控制器准确度＞0.1%
一次购热量最小值：1kw.h；最大值：99999kw.h
可选口径范围15-200mm口径

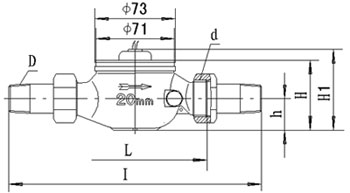

外形参数尺寸

产品名称	公称口径	长L	高H1	高H	连接螺纹
	DN(mm)	mm			D	d
机械预付费热量表	15	165	66	115	G3/4B	R1/2
	20	195	66	115	G1B	R3/4
	25	225	66	115	G1-1/4B	R1

产品功能
1.热量冷量计量（默认热计量）
即可测量集中供热系统消耗的热量，也可同时测量中央空调供冷系统消耗的冷量，实现了冷热量一体计量。既适用于集中供热分户热计量，也适用中央空调系统冬季供热、夏季供冷分户计量。
2.数据远传功能
具备红外、M_bus或RS485数据通讯接口，可实现数据远程抄收，配合远程控制阀，也可实现远程集中控制
3.参数查询方便
     可显示累积热量、累积冷量、累计流量、瞬时流量、进回水温度、温差、累计工作时间、表具工作状态等参数；积分以采用外挂式结构，即可一体安装，也可引出外挂安装，方便操作。
4.数据存储
      可存储24个月历史数据，方便用户查询管理、统计分析。
产品优势（特点）
1. 冷热计量一体，默认于热计量；
2.表体多流束，计量准确，长期可靠性高；
4.严格的换能器封装、检测工艺，测量性能稳定，长期运行可靠；
5.积分以外挂式结构设计，方便用户操作；
6.安装位置、安装方式灵活，方便施工；
7.IP65和IP68防护等级设计，适用恶劣的安装运行环境；
8.锂电池供电，低功耗设计，使用寿命达（6~10）年。

产品主要技术参数
1.  执行标准：CJ128-2007 《热量表》
2.  执行检定规程：JJG225-2001《热能表》
3.  准确度等级：3级
4.  环境等级：A类
5.  工作压力：≤1.6 Mpa
6.  压力损失：≤0.025 Mpa
7.  工作电压：3.6V（锂电池）
8.  静态工作电流：≤10μA
9.  电池工作寿命：≥6年（根据要求可设计10年以上）
10.温度传感器：Pt1000
11.温度测量范围：（4~95）℃
12.温差测量范围：（3~60）K
13.温度分辨率：0.01℃
14.安装方式：水平或垂直
15.安装位置：进水或回水（出厂设置为进水）
16.防护等级：IP65（根据要求可实现IP68）
流量参数

公称直径（mm）	最小流量（m3/h）	公称流量（m3/h）	最大流量（m3/h）
DN15	0.030	1.5	3.0
DN20	0.050	2.5	5.0
DN25	0.070	3.5	7.0


外形尺寸

口径	长度L	高度H	宽度B	连接螺纹d	连接螺纹D
DN15	130	110	85	R1/2	G3/4
DN20	130	110	90	R3/4	G1
DN25	160	110	90	R1	G1  1/4


机械预付费热量表
产品主要功能

1. 自动收费：预付费模式

预付费模式，即先买热后用热：热量表初始可用热量为零，阀门关闭。用户到售热点开户、购热后，领取用户卡，将卡中数据输入热量表，然后打开阀门，正常供热。热量表中可用热量用完后，阀门关闭，用户持卡到售热点购热并输入热量表中，继续用热。
2. 热量冷量计量
即可测量集中供热系统消耗的热量，也可同时测量中
央空调供冷系统消耗的冷量，实现了冷热量一体计量。既适用于集中供热分户热计量，也适用中央空调系统冬季供热、夏季供冷分户计量。
3. 补卡、回收转移功能
   用户卡一次购热只能与对应热量表成功交易一次，若用户卡丢失，可以根据收费管理系统软件数据库管理功能进行补卡，热量不会损失或重复。当热量表需要更换时，可用数据回收转移卡将表内数据、信息转移至新表中，不影响用户卡使用操作。
4．故障关阀报警提示
    具备表具运行状态自检功能，流量计、温度传感器、计算器、电池、卡操作等故障自动关阀、报警提示，热量购买剩余量不足报警提示，防攻击，安全可靠。
5.数据存储
    可存储24个月历史数据，方便用户查询管理、统计分析。
产品特点
1．冷热计量一体，适用集中供热和中央空调系统，默认热量预付费；
2．专用热量表无磁流量传感器，多流束，耐磨、耐腐蚀、防攻击，适应复杂水质；
3．表阀一体结构，可靠的球阀设计工艺，耐高温，使用寿命长；
4．电池低电压报警、自动关阀；
5．表具工作状态自检，故障报警、自动关阀；
6．剩余热量不足关阀报警提示；
7．多故障代码提示，便于运行维护；
8．锂电池供电，低功耗设计，使用寿命达6年；
9. 专用加密算法，数据安全性、保密性好；
10．非接触式IC卡、射频卡不同智能卡设计，用户灵活选择；
11. IP65、IP68防护等级设计，长期泡水运行试验保证，环境适应性强；
12．可与公司水表等配套实现一卡通系统，便于用户统一收费管理。
13. 可选配远传通讯接口：M_bus或RS485
产品主要技术参数
1.  执行标准： CJ128-2007 《热量表》
2.  执行检定规程：JJG225-2001《热能表》
3.  口径范围： DN15~DN25
4.  准确度等级：2级、3级
5.  环境等级：A类
6.  工作压力：≤1.0 MPa
7.  压力损失：< 25 kPa
8.  工作电压：3.6V（锂电池）
9.  静态工作电流：≤15μA
10.电池工作寿命：≥6年
11.温度传感器：Pt1000（线长：1.5m）
12.温度测量范围：（4~95）℃
13.温差测量范围：（3~75）K
14.温度分辨率：0.01℃
15.安装方式：水平
16.安装位置：进水或回水（出厂设置进水）
17.防护等级：IP65（根据要求可实现IP68）
18.通讯接口：M_bus或RS485（订货时注明）
19.通讯协议：CJ/T 188-2004 《户用计量仪表数据传输技术条件》
20.通讯波特率：2400 bps
技术参数

流 量 计
公称口径DN	mm	15	20	25
安装长度L	mm	165	195	225
宽度B	mm	90	90	110
高度H	mm	90	90	110
连接螺纹D	mm	G 3/4B	G 1B	G 11/4B
接管R		R 1/2	R 3/4	R 1
准确度等级		3 级
常用流量	m3/ h	1.5	2.5	3.5
最大流量	m3/h	3	5	7
最小流量	m3/h	0.03	0.05	0.07
最大压力损失	MPa	<0.025
最大工作压力	MPa	≤1.0
类 型		多流束
安装位置		进水
温度传感器
传感器类型		铂电阻Pt1000
温度范围	℃	0～105
电缆长度 m	m	1.5～6
计 算 器
温度范围	℃	4～95
温度差	℃	3～75
温度分辨率	℃	0.01
环境温度	℃	5～55
工作电压	V	锂电池   3.6V
静态电流	μA	＜10
其他参数
工作寿命		>6年
使用环境		环境温度A类：（5～55）℃，相对湿度：小于80%，
		大气压力：86kPa—106 kPa
外壳防护等级		IP65、IP68
