三项四线预付费电表（壁挂式）
发布时间：2020/06/28 点击量：
产品名称：三项四线预付费电表（壁挂式）
编号：106
型号：HY-MDSYFF
产品介绍：
三相电子式预付费电能表具有电能计量、负荷控制和用户信息管理等多种功能的新型IC卡式预付费电能表，该表是当前改革用电体制、实现电能商品化、解决收费难及调节电网负荷状态的理想产品。本系列三相电子式预付费电能表接入方式有两种：直接接入式或经互感器接入式。该产品各项性能指标符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》和GB/T18460.3-2001标准中对三相电子式预付费电能表的全部技术要求
功能特点
◆计量三相有功电能，选用长寿命元器件,使用寿命长,长期工作不须调校：
◆三相电源供电，一线（三相三线电能表三线中任一线或两线（三相四线电能表四线中任两线）断电，计量准确度不受影响；
◆具有断相指示功能和电压指示功能；
◆使用存储器,在停电状态下,电表使用数据可保存十年以上不丢失
◆具有电能测试信号输出；
◆一表（户）一卡，具有良好的防伪性；
◆购电卡采用SLE4442加密IC卡，每一张购电卡均有一个随机密码，防止伪造；
◆剩余电量等于报警电量时，指示灯点亮，提醒用户及时购电,剩余电量为0时跳闸断电；
◆超负荷自动断电，便于电力部门实施增容；
◆具有数据回写功能，可扩展RS485通讯功能,实现远程集中抄表,便于电力部门管理；
◆负荷开关采用表外安装，表内采用继电器控制（触点容量为250VAC/5A）,或内置继电器断电控制；
◆配套的IC卡售电管理系统具有完备的售电管理和用电监察等功能；
产品规格
| 额定电压(V) | 3×1.5(6),3×5(20),3×10(40),3×15(60),3×20(80),3×30(100) |
| 额定电流(A) |
三相三线3×100V或3×380V 三相四线3×220/380V或3×57.7/100V |
| 额定频率(Hz) | 50或60 |
| 准确度等级 | 1级或2级 |
规格型号及技术指标
规格型号
| 型 号 | 准确度等 级 | 参比电压Un |
额定 电流Ib |
接入 方式 |
仪表常数imp/kWh | 接线方式 |
|
DTSY5188 DSSY5188 |
1级 |
3×220/380V 3×380V |

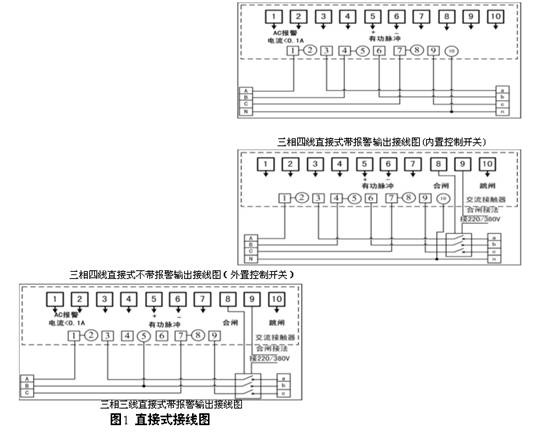

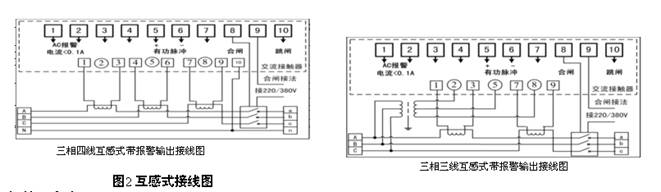

1.5(6)A | 互感式 | 1600 | 祥见图2 |
| 5(20)A | 直接式 | 400 | 祥见图1 | |||
| 10(40)A | 直接式 | 400 | 祥见图1 | |||
| 15(60)A | 直接式 | 400 | 祥见图1 | |||
| 20(80)A | 直接式 | 400 | 祥见图1 |
| 负 载 电 流 值 | 功率因素(COSΦ) | 基本误差(％) | ||
| 直接接通仪表 | 经互感器仪表 | 1 | 2 | |
| 0.05Ib≤I<0.1Ib | 0.02Ib≤I<0.05Ib | 1.0 | ±1.5 | ±2.5 |
| 0.1Ib≤I≤Imax | 0.05Ib≤I≤Imax | 1.0 | ±1.0 | ±2.0 |
| 0.1Ib≤I<0.2Ib | 0.05Ib≤I<0.1Ib | 0.5(感性) 0.8(容性) | ±1.5 | ±2.5 |
| 0.2Ib≤I≤Imax | 0.1Ib≤I≤Imax | 0.5(感性) 0.8(容性) | ±1.0 | ±2.0 |
基本误差（平衡负载误差极限）
注：(Ib 额定电流 Imax最大电流)

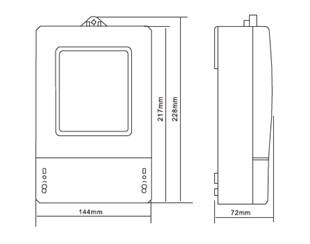

安装尺寸
三项预付费电表A款
三项预付费电表B款
注：(Ib 额定电流 Imax最大电流)
安装尺寸
三项预付费电表A款三项预付费电表B款
