单项远传485电表(壁挂式、导轨式)

发布时间:2020/06/28 点击量:

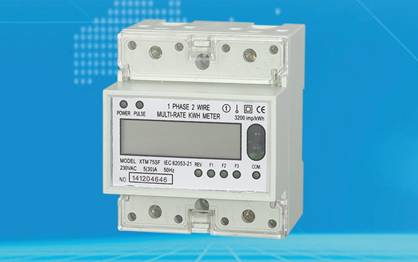

产品名称:单项远传485电表(壁挂式、导轨式)
编号:104
型号:HY-MDYC485
产品介绍:
单相电子式电能表(RS485通讯)采用美国ADI 公司的单相电能计量芯片ADE7755和先进的SMT及波峰焊接工艺,根据用户实际用电状况所设计、制造的新型仪表。本仪表全部技术指标符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》及IEC62053-21国际标准的要求。
功能及特点
◆具有正、反向有功电能计量功能,有功总电能为正反向有功电能绝对值之和。
◆具有红外通讯和RS485通讯功能,可通过电表的RS485接口抄读总电量以及设置 电表通信地址和设置底度数;红外通讯和RS485通讯为物理层各自独立设计方式,且RS485通讯接口与红外通讯接口功能统一。 红外通信接口通信距离:≥5m,通信角度:≥±15°
◆有功电能脉冲输出,用于校表及采集电能量,为无源光电隔离型输出端口,脉冲宽度:80ms±20ms。
◆外部电源失电后,由柱式锂电池(容量≥1.2Ah)支持LCD停电常显当前电量。
◆信息采用LCD显示方式,电量显示整数6位,小数2位,所有8位全部显示,显示不足补“0”。LCD对比度:>4,视角宽度:>40°,工作温度范围:-30~70℃,工作寿命:≥15年,防紫外线照射、防潮湿等功能。
◆显示界面:以轮显的方式显示
                   第一屏-显示当前总电量
                   第二屏-显示反向电量
                   第三屏-显示电能表通讯地址高六位
                   第四屏-显示电能表通讯地址低六位
                   第五屏-显示电能表常数
◆使用两只长寿命LED指示灯,功能如下:
(1)脉冲信号灯:红色。有电源脉冲时闪烁。
(2)反向指示信号灯:红色。有反向用电时常亮。
◆电表硬件采用压敏电阻+热敏电阻+工频变压器结构,具有良好的吸收浪涌和过电压保护具有抗雷击功能;软件方面采用数据多重备份及实时校验等方式保证数据的安全及提高系统的抗干扰能力。数据可长久保存(连续停电可保存10年以上);
◆按《多功能电能表通信规约Multi-function watt-hour meter communication protocol》 DL/T 645—1997中华人民共和国电力行业标准执行。
产品规格

额定电流(A) 2.5(10),5(20),10(40),15(60),20(80),30(100)
额定电压(V) 220或240
额定频率(Hz) 50或60
准确度等级 1级或2级

485远传导轨式电能表系我公司采用微电子技术与进口专用大规模集成电路,应用数字采样处理技术及SMT工艺等先进技术研制开发的新型单相全电子式电能表。可直接精确地测量额定频率为50Hz或60Hz的单相交流电网中有功电能,由步进式机械计数器显示总用电量;具有可靠性好、体积小、重量轻、外观美观、安装方便等特点。
符合标准
该表性能完全符合GB/T17215-2002国家标准和IEC62053-21(IEC61036)国际标准中1或2级单相电能表的相关技术要求。
功能及特点
1、35mm DIN标准导轨安装,符合DIN EN5002标准。
2、18mm宽度,符合DIN43880标准。
3、可选步进计数器5+1位(99999.9kwh)或LCD液晶5+2位(99999.9kwh);6+1位(99999.9kwh)。
4、无源脉冲输出,符合DIN43864标准。
5、可特殊定制零线一进一出接线方式。
6、可特殊定制LCD显示9999999wh瓦时电能,适合计量极小功率累计电能消耗。

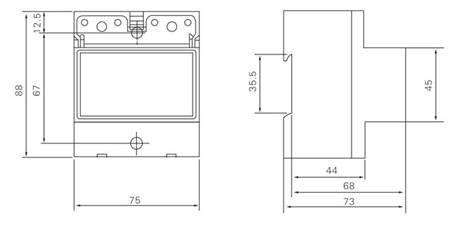

安装尺寸

485远传轨道式电表
485远传壁挂式电表
