一体联网型水控机

产品名称：一体联网型水控机
编号：061
型号：HY-MKYTLW

• 产品配置

非接触IC卡，联网水控一体机系统由联网水控一体机、DC12V电源、用户卡若干张、水控系统一卡通软件、485通讯器、读卡器、充值机（可选）几部分完成。适用于学校、工厂、医院、公共浴室、企业、政府、宾馆酒店的浴室、澡堂、开水房、盥洗室、公寓洗手间等各种需要节水的场所。

• 技术参数
  1. 电   源：DC12V；功率 <1.5W；
  2. 工作模式：流量模式、时间模式、余额模式；
  3. 扣费精度：流量模式（1分/20毫升）、时间（1分/秒）、余额（1分 /秒）；
  4. 显   示：4位数码管显示；
  5. 工作环境：温度：0℃～70℃ ；湿度：10%～90%；
  6. 读卡类型：IC系列为MIFARE ONE卡；
  7. 读卡频率：IC系列为13.56MHZ;
  8. 读写时间：≤100ms；
  9. 感应范围：1cm-10cm；
  10. 存储容量：3千条记录；
  11. 数据保存：FLASH保存数据，掉电不丢失；
  12. 黑名单存储数量：5千条；
  13. 通讯方式：485通讯；
  14. 通讯距离：1200米左右（485通讯方式）；还可以增加中继器延长通讯距离；
  15. 系统每个端口可接入120台以上消费终端机；

                    16.体积：体 积：150MM*80MM*80MM（J711）、160MM*100MM*110MM（J701）；
                120MM*95MM*85MM（J722）
                      17.重量：300g

• 产品功能特点

1. 全防水设计，键盘和上下壳接口有硅胶密封件防水；
2. 非法用水，机器一直鸣叫，显示9- ERR，机器禁止刷卡，管理员可通过管理卡或者远程方式恢复机器操作，上位机通过一卡通软件可直接识别非法用水的一体机，在电脑前就可直接查看各个一体机的工作情况。
3. 电磁阀、流量计的故障通过一卡通软件数据分析后，在电脑前直接看的到。
4. 机器的各种常见故障，都有相应的错误代码指示。流量计、电磁阀故障一体机均可检测的到。本系统卡插卡后，红色指示灯亮，开始放水，如果三秒后，红色指示灯熄灭，停止放水，之后循环此过程，说明流量计故障；插卡后如果红色指示灯亮，但无水流出，（排除管道无水的情况）电磁阀故障。
5. 采用非接触式IC卡，与磁卡、接触式IC卡相比，具有免接触、使用方便、更高的保密性和可靠性等优点.
6. 自由控制出水、停水，既方便使用又避免设备进水的潜在风险。
7. 具有指示功能，红色指示灯亮代表放水。
8. 采用485通讯方式，可实现在线升级。
9. 具备三种消费模式：余额模式、时间模式、流量模式三种，用户可根据自身情况任选其一。
10. 记录消费明细数据，脱机模式下存储3000条消费明细记录。
11. 可用管理卡或通过软件下载两种方式设置控制器的消费模式及扣费费率、初始化水控机上的参数及消费明细。
12. 可通过控制卡改变水控的机器号、停水方式，选择拿卡停水、拿卡不停。
13. 具有黑名单功能，挂失卡拒绝消费。
14. 消费机的时间通过软件下载参数来更新.

• 接线

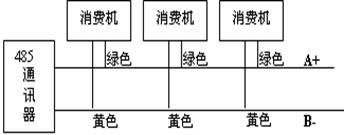

1. 设备接线方式




如果距离不大于1200米，一体机台数不大于120台，通信的接线方法直接采用上图1-3的方式。
如果距离大于1200米，一体机台数不大于120台，需要在总线上加485中继器，一台中继器可将总线延长1200米。
如果距离不大于1200米，一体机台数大于120台，需要在总线上加485集线器，一台集线器的一个端口可接入120一体机。
如果距离大于1200米，一体机台数大于120台，需要在总线上加485中继器、集线器。
