超声波远传水表
发布时间：2017/08/08 点击量：

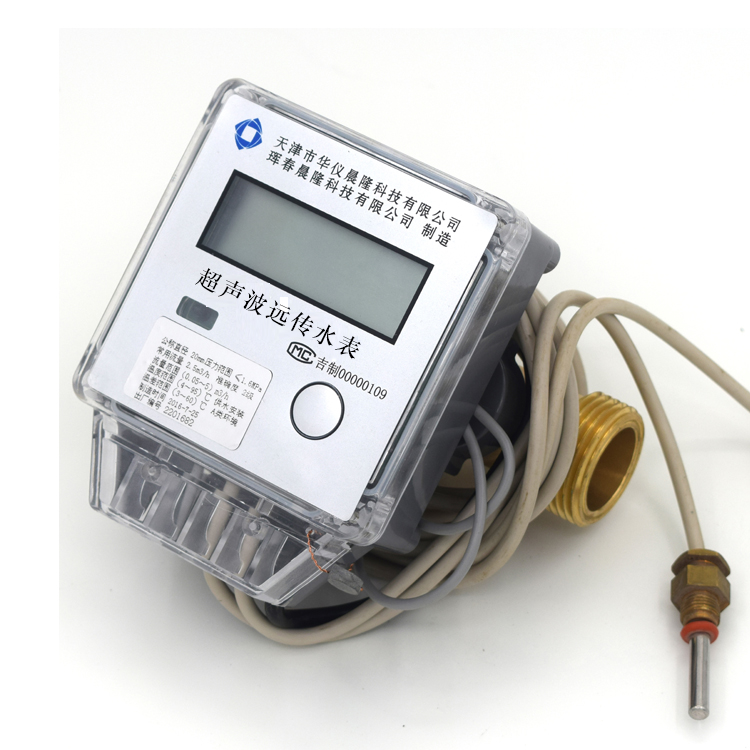

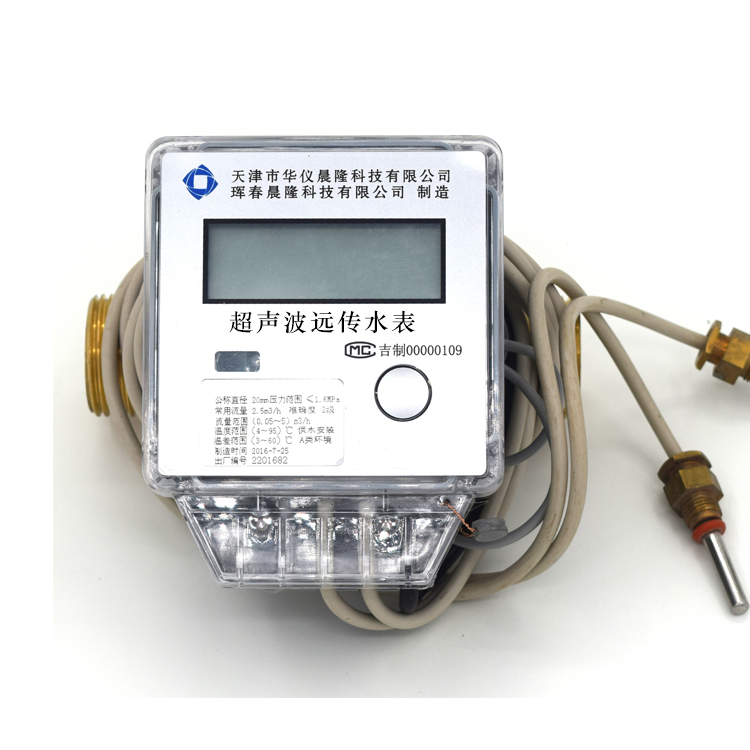

产品名称：超声波远传水表
编号：034
型号：HY-MYCSB
概述：
有线远传水表（带阀控/不带阀控），通过干簧管、霍尔、光电等机芯采样方式计量，通过485、mbus、TTL传输方式远传，传输协议可以根据用户要求设为DL/T645和CJ/T188或者标准modbus协议。用户可以通过采集器，集中器，远程抄取表的读数，也可以通过手机、手持机抄表。超声波水表是通过检测超声波声束在水中顺流逆流传播时因速度发生变化而产生的时差，分析处理得出水的流速从而进一步积算出水的流量的一种新式水表。
特点:始动流速低，量程比宽，测量精度高工作稳定。
内部无活动部件无阻流元件，不受水中杂质的影响，使用寿命长。输出通讯功能齐全，满足各类通讯和无线组网要求。
具有优秀的小流量检测能力，能解决众多传统水表的问题，更加适合水费梯度收费，更加适合水资源的节约和合理利用，具有广阔的市场和使用前景。
应用原理：
超声波水表是采用超声波时差原理，采用工业级电子元器件制造而成的全电子水表。与机械式水表相比较具有精度高，可靠性好，量程比宽，使用寿命长，无任何活动部件，无需设置参数，任意角度安装等特点。
应用领域：
1、工业过程计量与控制
2、替代机械式流量计以提高计量可靠性。
3、替代各类高性能流量计。
主要技术参数：
| 机电转换误差：小于等于±1（最小显示分度)。 |
| 电磁兼容性能 1、静电放电抗干扰度--3级。 2、射频电磁场辐射抗干扰度--2级。 |
| 接口类型 1、RS-485型－接口遵循RS-485通讯标准，四线制。 2、M-BUS型－接口遵循Meter-Bus通讯标准，两线制 |
| 通讯参数 1、波特率：2400bps(可选1200、4800、9600) 2、校验方式：偶校验(可选无校验) 3、数据位：8位 4、停止位：1位 表地址：见表盘标签所示。 |
| 通讯协议：通讯协议支持CJ/T188、DL/T645-1997、DL/T645-2007标准MODBUS、MODBUS-RTU |
| 工作电源：DC(9-15)V或DC(24-12)V |
| 口径（DN）mm | 纯水表 | 15 | 20 | 25 |
| 过载流量（Q4）m³/h | 1.25 | 3.125 | 5.00 | 7.875 |
| 常用流量（Q3）m³/h | 1.00 | 2.50 | 4.00 | 6.30 |
| 分界流量（Q2）m³/h | 0.01 | 0.05 | 0.08 | 0.126 |
| 最小流量（Q1）m³/h | 0.00001 | 0.0313 | 0.05 | 0.0788 |
| 测量范围（Q3/Q1） | 160/80 | 80 | ||
| 误差 | 小流量：≤±5% 常用流量：≤±2%（冷水）、≤±3%（热水） | |||
| 读数范围 | 0.00001～99999.99999 | 0.0001～99999.9999 | ||
| 工作温度 | 0.1℃～30℃ | 冷水表：0.1℃～30℃；热水表：0.1℃～90℃ | ||
| 允许水压 | 0.03 MPa～0.5MPa（PPO） | 0.03 MPa～1 MPa | ||
| 0.03 MPa～1MPa | ||||
| 始动流量 | 2L/h（防滴漏水表）/0.00001 | |||
| 静态工作电流 | ≤5μA（带时钟芯片） | |||
| 压损等级 | △p63（≤0.063MPa） | |||
| 流动剖面敏感度等级 | U10，D5 | |||
| 气候和机械环境安全等级 | B类 | |||
| 电磁兼容性等级 | E1 | |||
主要功能特点：
1、可以远程直读表的数据，提高管理部门的管理水平，降低管理成本。
2、可以配合各类用户，提供不同的输出方式和协议，方便工业民用各种环境对接。
3、有线远传阀控功能可以方便管理部门，实现预收费，或者远程控制，远程充值等功能。
4、可以计量水表的正向流量与反向流量，为管理部门提供决策参考，防止使用用户窃水。
5、可以实现阶梯水价，方便管理部门按照阶梯水价收费。
6、液晶显示功能：本水表液晶显示屏显示本次购水金额、剩余
金额、累计金额、阀门状态、电池电量不足提示、错卡提示等。
7、防磁干扰功能：当水表遇外界强磁干扰影响水表的正常计量时，
水表阀门关闭。磁干扰消除后．阀门自动开启。
8、电压监控功能：内置电池电压低于设定值时。报警后关阀，或向远端管理部门报警。
提示更换电池，保存表内信息。/光电直读无此功能
8、阀门自动维护功能：定期开关阀一次。避免阀门结垢。
9、密封性：密封性好，防水，防潮、防人为攻击。
产品特性 ：
超声波远传水表利用超声波测量水的流速，积算用水量，可以显示水的瞬时流速与累计流量，小口径适用于水流较平稳的环境，以及需要压损小，始动流量低的环境，小口径主要为DN15-25，大口径为DN32-500，大口径可以订制双声道超声波水表，远传方式主要是485、mbus两种输出方式，传输协议支持CJ/T188、标准MODBUS等协议；
