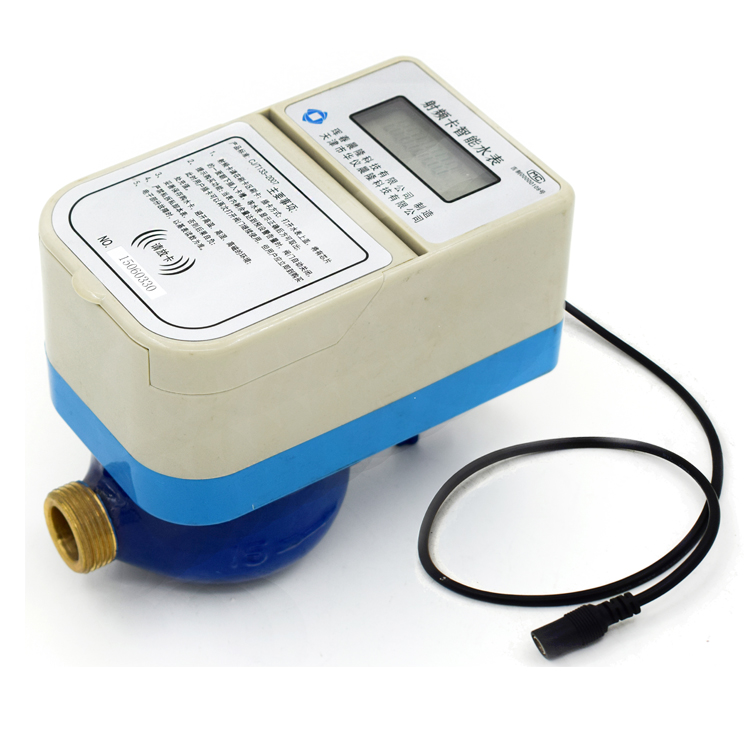

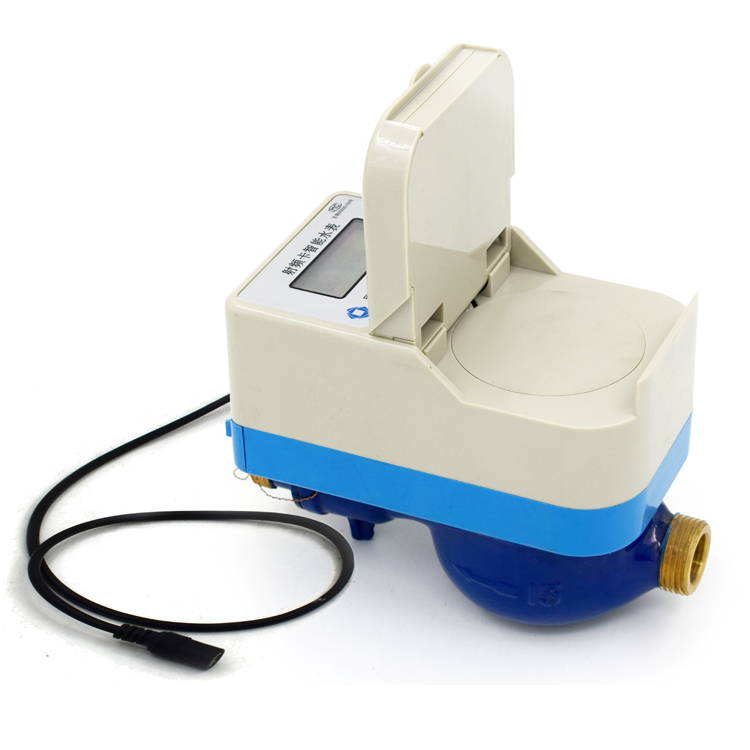

有线远传全电子水表

产品名称：有线远传全电子水表
编号：025
型号：HY-MYDZ
概述：
有线远传水表（带阀控/不带阀控），通过干簧管、霍尔、光电等机芯采样方式计量，通过485、mbus、TTL传输方式远传，传输协议可以根据用户要求设为DL/T645和CJ/T188或者标准modbus协议。用户可以通过采集器，集中器，远程抄取表的读数，也可以通过手机、手持机抄表。
主要技术参数：

机电转换误差：小于等于±1（最小显示分度)。

电磁兼容性能 1、静电放电抗干扰度--3级。 2、射频电磁场辐射抗干扰度--2级。

接口类型 1、RS-485型－接口遵循RS-485通讯标准，四线制。 2、M-BUS型－接口遵循Meter-Bus通讯标准，两线制

通讯参数 1、波特率：2400bps(可选1200、4800、9600) 2、校验方式：偶校验(可选无校验) 3、数据位：8位 4、停止位：1位 表地址：见表盘标签所示。

通讯协议：通讯协议支持CJ/T188、DL/T645-1997、DL/T645-2007标准MODBUS、MODBUS-RTU

工作电源：DC(9-15)V或DC(24-12)V



口径（DN）mm	纯水表	15	20	25
过载流量（Q4）m³/h	1.25	3.125	5.00	7.875
常用流量（Q3）m³/h	1.00	2.50	4.00	6.30
分界流量（Q2）m³/h	0.01	0.05	0.08	0.126
最小流量（Q1）m³/h	0.00001	0.0313	0.05	0.0788
测量范围（Q3/Q1）	160/80		80
误差	小流量：≤±5%   常用流量：≤±2%（冷水）、≤±3%（热水）
读数范围	0.00001～99999.99999		0.0001～99999.9999
工作温度	0.1℃～30℃		冷水表：0.1℃～30℃；热水表：0.1℃～90℃
允许水压	0.03 MPa～0.5MPa（PPO）		0.03 MPa～1 MPa
	0.03 MPa～1MPa
始动流量	2L/h（防滴漏水表）/0.00001
静态工作电流	≤5μA（带时钟芯片）
压损等级	△p63（≤0.063MPa）
流动剖面敏感度等级	U10，D5
气候和机械环境安全等级	B类
电磁兼容性等级	E1

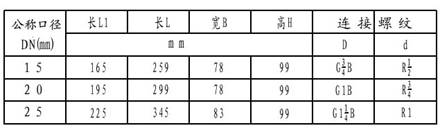

安装尺寸：与卡式水表安装尺寸相同

主要功能特点：
  1、可以远程直读表的数据，提高管理部门的管理水平，降低管理成本。
  2、可以配合各类用户，提供不同的输出方式和协议，方便工业民用各种环境对接。
  3、有线远传阀控功能可以方便管理部门，实现预收费，或者远程控制，远程充值等功能。
  4、可以计量水表的正向流量与反向流量，为管理部门提供决策参考，防止使用用户窃水。
  5、可以实现阶梯水价，方便管理部门按照阶梯水价收费。
  6、液晶显示功能：本水表液晶显示屏显示本次购水金额、剩余
    金额、累计金额、阀门状态、电池电量不足提示、错卡提示等。
  7、防磁干扰功能：当水表遇外界强磁干扰影响水表的正常计量时，
    水表阀门关闭。磁干扰消除后．阀门自动开启。
  8、电压监控功能：内置电池电压低于设定值时。报警后关阀，或向远端管理部门报警。
    提示更换电池，保存表内信息。/光电直读无此功能
  8、阀门自动维护功能：定期开关阀一次。避免阀门结垢。
  9、密封性：密封性好，防水，防潮、防人为攻击。
产品特性 ：
电子式水表使动流量为0.00001M³，电子式水表始动流量极低，有线远传方便管理部门了解水表使用状态及用户用水量，保证管理者的利益。
