有线远传水表

当前位置:主页 > 产品展示 > 有线远传水表 >

脉冲发讯远传水表(干式,湿式)

发布时间:2017/08/08 点击量:

产品名称:脉冲发讯远传水表
编号:019
型号:HY-MYMC
概述:
有线远传水表(带阀控/不带阀控),通过干簧管、霍尔、光电等机芯采样方式计量,通过485、mbus、TTL传输方式远传,传输协议可以根据用户要求设为DL/T645和CJ/T188或者标准modbus协议。用户可以通过采集器,集中器,远程抄取表的读数,也可以通过手机、手持机抄表。
主要技术参数:

机电转换误差:小于等于±1(最小显示分度)。
电磁兼容性能 1、静电放电抗干扰度--3级。 2、射频电磁场辐射抗干扰度--2级。
接口类型 1、RS-485型-接口遵循RS-485通讯标准,四线制。 2、M-BUS型-接口遵循Meter-Bus通讯标准,两线制
通讯参数 1、波特率:2400bps(可选1200、4800、9600) 2、校验方式:偶校验(可选无校验) 3、数据位:8位 4、停止位:1位 表地址:见表盘标签所示。
通讯协议:通讯协议支持CJ/T188、DL/T645-1997、DL/T645-2007标准MODBUS、MODBUS-RTU
工作电源:DC(9-15)V或DC(24-12)V


口径(DN)mm 纯水表 15  20 25
过载流量(Q4)m³/h 1.25 3.125 5.00 7.875
常用流量(Q3)m³/h 1.00 2.50 4.00 6.30
分界流量(Q2)m³/h 0.01 0.05 0.08 0.126
最小流量(Q1)m³/h 0.00001 0.0313 0.05 0.0788
测量范围(Q3/Q1) 160/80 80
误差 小流量:≤±5%   常用流量:≤±2%(冷水)、≤±3%(热水)
读数范围 0.00001~99999.99999 0.0001~99999.9999
工作温度 0.1℃~30℃ 冷水表:0.1℃~30℃;热水表:0.1℃~90℃
允许水压 0.03 MPa~0.5MPa(PPO) 0.03 MPa~1 MPa
0.03 MPa~1MPa
始动流量 2L/h(防滴漏水表)/0.00001
静态工作电流 ≤5μA(带时钟芯片)
压损等级 △p63(≤0.063MPa)
流动剖面敏感度等级 U10,D5
气候和机械环境安全等级 B类
电磁兼容性等级 E1

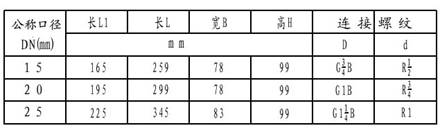

安装尺寸:与卡式水表安装尺寸相同

主要功能特点:
  1、可以远程直读表的数据,提高管理部门的管理水平,降低管理成本。
  2、可以配合各类用户,提供不同的输出方式和协议,方便工业民用各种环境对接。
  3、有线远传阀控功能可以方便管理部门,实现预收费,或者远程控制,远程充值等功能。
  4、可以计量水表的正向流量与反向流量,为管理部门提供决策参考,防止使用用户窃水。
  5、可以实现阶梯水价,方便管理部门按照阶梯水价收费。
  6、液晶显示功能:本水表液晶显示屏显示本次购水金额、剩余
    金额、累计金额、阀门状态、电池电量不足提示、错卡提示等。
  7、防磁干扰功能:当水表遇外界强磁干扰影响水表的正常计量时,
    水表阀门关闭。磁干扰消除后.阀门自动开启。
  8、电压监控功能:内置电池电压低于设定值时。报警后关阀,或向远端管理部门报警。
    提示更换电池,保存表内信息。/光电直读无此功能
  8、阀门自动维护功能:定期开关阀一次。避免阀门结垢。
  9、密封性:密封性好,防水,防潮、防人为攻击。
产品特性
脉冲发讯远传水表采用双干簧管发讯,可以准确采集水表数据,有干式和湿式2种机芯供不同需求用户选择,机芯表壳为旋翼多流束E型半液封机芯,脉冲发讯方式防止使用用户倒装,倒装电子部分正计量,产品可以根据用户要求制作远传阀控水表,壳体可以选择铜壳、铁壳、不锈钢壳,强磁攻击报警或关阀,并记录行为,大口径为干式双脉冲发讯,大口径湿式为自保持开关发讯。小口径默认多流束表,可特殊定做单流脉冲发讯表。有线脉冲发讯水表(干簧管、霍尔、韦根)
各类湿式普表均可以改装有线脉冲发讯水表
根据现场情况,大表可以设置双干簧管、三干簧管发讯,也可以用霍尔发讯
DN15-DN600
韦根型发讯DN15-DN25
