直饮水/纯净水预付费水表

产品名称：直饮水/纯净水预付费水表
编号：009
型号：HY-MSCJ
概述：
射频卡、IC卡水表应用于计量管道中的水流量，同时具有预付费功能。用户将水费交给管理部门，管理部门将购水量写入IC卡中，用户将IC卡中信息输入水表后， 水表将自动开阀供水，在用户用水过程中，水表中的微电脑自动核减剩余量，所购水量用尽后， 水表将自动关阀断水，用户需重新购水后刷卡才能开阀供水。
主要技术参数：

口径（DN）mm	纯水表	15	20	25
过载流量（Q4）m³/h	1.25	3.125	5.00	7.875
常用流量（Q3）m³/h	1.00	2.50	4.00	6.30
分界流量（Q2）m³/h	0.01	0.05	0.08	0.126
最小流量（Q1）m³/h	0.00001	0.0313	0.05	0.0788
测量范围（Q3/Q1）	160/80		80
误差	小流量：≤±5%   常用流量：≤±2%（冷水）、≤±3%（热水）
读数范围	0.00001～99999.99999		0.0001～99999.9999
工作温度	0.1℃～30℃		冷水表：0.1℃～30℃；热水表：0.1℃～90℃
允许水压	0.03 MPa～0.5MPa（PPO）		0.03 MPa～1 MPa
	0.03 MPa～1MPa
始动流量	2L/h（防滴漏水表）/0.00001
静态工作电流	≤5μA（带时钟芯片）
压损等级	△p63（≤0.063MPa）
流动剖面敏感度等级	U10，D5
气候和机械环境安全等级	B类
电磁兼容性等级	E1

外形尺寸及安装：

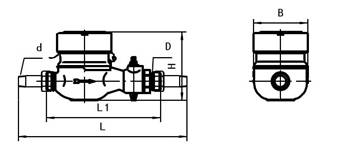

●     外形尺寸

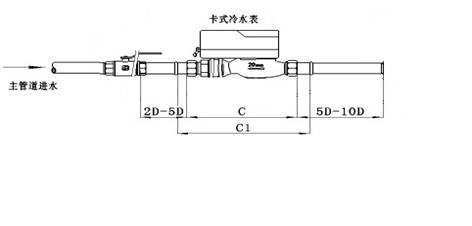

安装示意图

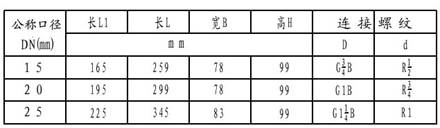

以上外形尺寸为15-25常规型
主要功能特点：
  1、阶梯水价功能：水表对每月的用水量按设定的阶梯单价分段
    计费。
  2、余额报警功能：当水表剩余(金额)小于设定的报警值时，
    阀门关闭报警一次，用户发现关阀后可插用户卡将阀门开启，
    剩余金额用完后阀门将再次关闭。直至输入新的购水金额。
  3、退卡退水功能：用户可随时办理退值或退卡退值手续。
  4、补卡挂失功能：如果用户将卡丢失，须到管理终端处办理相
    应的补卡手续。本系统补卡后。原用户卡作废。
  5、数据返写卡片功能：本水表用户每次购水，管理终端将从IC
    卡提取水表使用数据，包括累计用量、剩余用量、当月用量、
    最近12个月用水记录、阀门状态、电池状态、表位等信息。
  6、液晶显示功能：本水表液晶显示屏显示本次购水金额、剩余
    金额、累计金额、阀门状态、电池电量不足提示、错卡提示等。
  7、防磁干扰功能：当水表遇外界强磁干扰影响水表的正常计量时，
    水表阀门关闭。磁干扰消除后．阀门自动开启。
  8、电压监控功能：内置电池电压低于设定值时。报警后关阀，
    提示更换电池，保存表内信息。
  8、阀门自动维护功能：定期开关阀一次。避免阀门结垢。
  9、密封性：采用射频技术。信息无线传输，密封性好，防水，
    防潮、防人为攻击。
产品特性 ：
直饮水/纯净水预付费水表主要特点为材质为不锈钢，计量原理分为旋翼防滴漏按升发讯、容积式按升发讯、韦根电子式水表使动流量为0.00001M³，推荐使用精度高的韦根电子式水表精度高。口径为8mm或15mm口径，韦根式电子水表口径为15mm口径
