光电直读水表

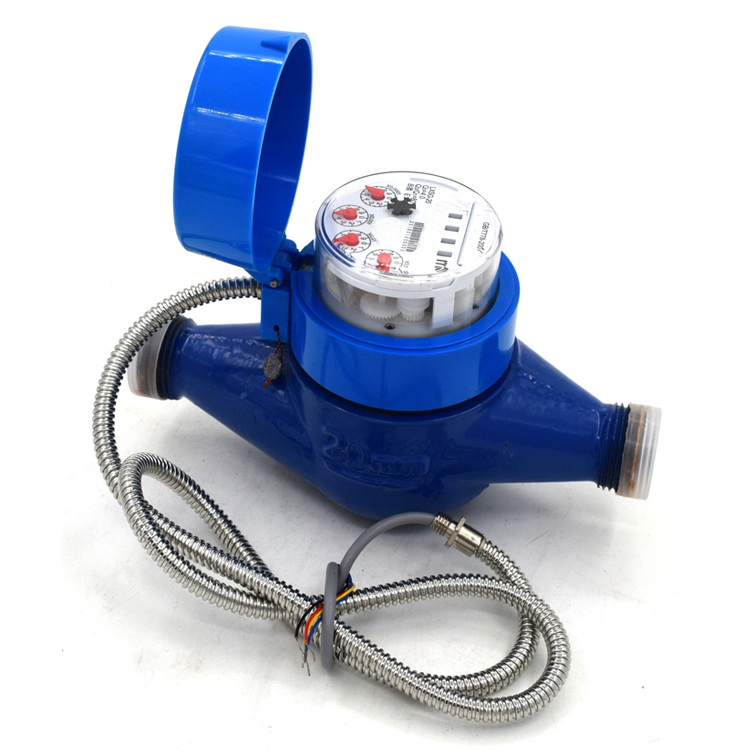

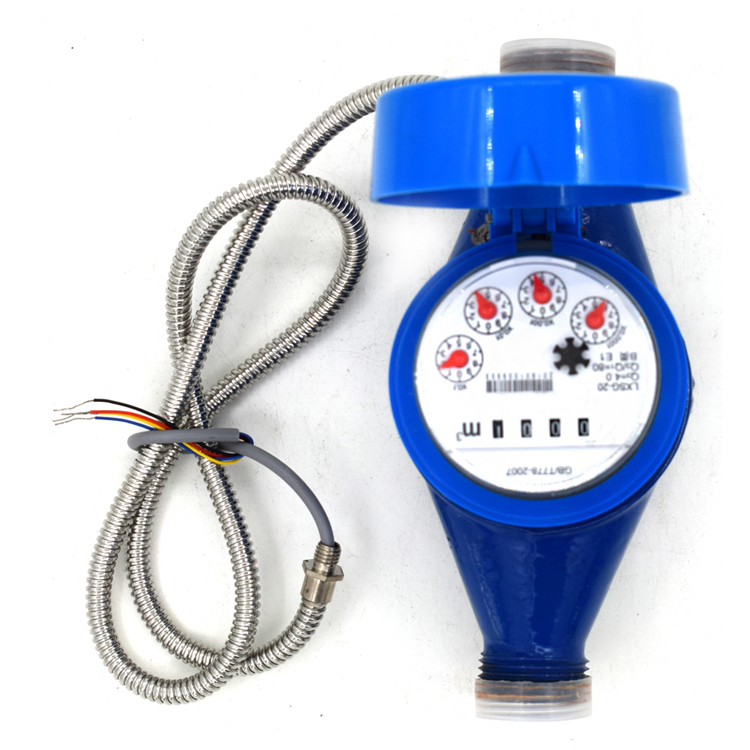

小口径干式/湿式光电直读水表

发布时间：2017/08/08 点击量：

产品名称：小口径干式/湿式光电直读水表
编号：051
型号：HY-MGXKJ
概述：光电直读水表采用了光电直读技术读取字轮数据，与传统脉冲表相比，它可将读数误差降低至零，是自动抄表系统中机电转换零误差的电子远传水表，且采用低功耗设计，平常无须供电，仅在抄表或阀门时才需要对它供电。
光电直读水表采用旋翼式计量结构，具有计量精度高、始动流量小、抄表方便、外型美观、安全卫生、寿命长等特点。
光电直读水表配合智能抄表系统设备，完成智能抄读小区的水、电、气表数据，并实现与结算中心连网数据共享。
产品特点：
直接读取字轮数据，与传统的脉冲表相比，它可将读数误差降低至零；
采用低功耗设计，只有读数和阀门开关时才需供电；
采用先进的数据编码及校验技术，通讯可靠性高；
采用旋翼式计量结构，计量精度高、抄表方便、外型美观；
符合《电子远传水表》（CJ/T 224-2012）标准；
流量性能符合GB/T 778.1～3-2007标准，准确度等级：2级；
兼容多种通信规约；DL/T645、CJ/T188、内部协议或其他客户指定；
满足EMC、ESD、EMI等电子产品电磁兼容方面的设计要求，达到行业领先水平；
与上位机系统相结合，建立远程自动抄表管理系统，真正实现抄表、监控自动化。
主要技术参数：

输出	Mbus	485	TTL
工作电压	24V-42V	DC12V±2V	3.3V~5V
工作电流	0.8±0.1ma	0.8±0.1ma	<0.3ma
支持协议	DL/645-1997、DL/645-2007、CJ/T188、Modbus、客户指定
波特率	1200bps、2400bps、4800bps、9600bps
校验方式	偶校验或无校验
数据位	8位或10位
远传最小位数	0.1 M³或1 M³

设计及技术特点（部分为可选功能）

1、湿式干式可选
2、远传最小位为0.1 M³
3、大口径有垂直螺翼、有磁传可拆水平螺翼两种
4、多重防窃水设计、IP68防水防浸泡设计、防拆、防倒流设计
5、小口径有水平立式可选，
6、阀控非阀控可选
7、无线光电直读更适合特殊安装环境，减少工程施工成本。
8、GPRS光电直读水表

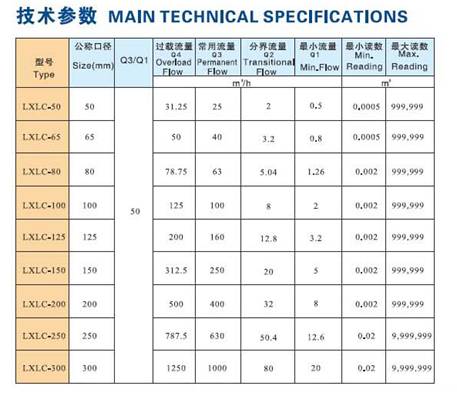

大口径光电直读水表参数

尺寸参数

水表	公称口径DN	长度Lmm	高度Hmm	重量Kg	连接法兰按 GB/T 17241.6-1998
水表	公称口径DN	长度Lmm	高度Hmm	重量Kg	法兰外径 D(mm)	螺栓孔中心圆直径D1(mm)	单边螺栓数与孔直径
LXLC	40	200	206	9.8	150	110	4-M16
	50	200	210	10.6	165	125	4-M16
	65	200	218	11.6	185	145	4-M16
	80	225/200	280	16.3	200	160	8-M16
	100	250	290	17.8	220	180	8-M16
	125	250	310	21.6	250	210	8-M16
	150	300	320	31.5	285	240	8-M20
	200	350	364	46	340	295	8-M20
	200	350	364	46	340	295	12-M20
	250	450	434/425	60	395	350	12-M20
	250	450	438/430	66	405	355	12-M20
	300	500	460/480		445	400	12-M20
	300	500	465/485		460	410	12-M20
	350	500	592		505	460	16M24
	400	631	631		565	515	16M24
	500	800	740		670	620	20M24
